Unidades de distribución de refrigerante (CDU) para refrigeración de centros de datos
Las unidades de distribución de refrigerante (CDU) enfrían, distribuyen y regulan el fluido dentro de un sistema de refrigeración líquida. Al optimizar tanto los componentes individuales como la forma en que trabajan juntos, Boyd construye CDU eficientes y de alta capacidad en volúmenes densos.
¿Qué es una unidad de distribución de refrigerante (CDU)?
Las unidades de distribución de refrigerante, también llamadas unidades de distribución de refrigeración, son dispositivos utilizados en sistemas de refrigeración para distribuir refrigerante, como agua u otros fluidos, a diferentes partes de una máquina o proceso que requieren refrigeración. Por lo general, se encuentran en grandes sistemas de refrigeración que necesitan regular la temperatura en una variedad de componentes diferentes.¿Qué hace una unidad de distribución de refrigerante?
Las unidades de distribución de refrigerante son componentes esenciales que garantizan que los sistemas refrigerados por líquido cumplan o superen las expectativas de vida útil. La lógica de operación integrada en controladores inteligentes combinada con controles inteligentes administra el rendimiento del sistema de enfriamiento del servidor y del centro de datos. Los controles inteligentes responden a las demandas máximas sin dejar de ser económicos y eficientes durante el funcionamiento sin horas punta y evitan problemas antes de que ocurran. La desconexión rápida de la compañera ciega con 360 conexiones giratorias hace que el mantenimiento de los sistemas de refrigeración del centro de datos sea rápido para minimizar el tiempo de inactividad por mantenimiento.
Cumpla con las exigentes rampas y escalas
La fabricación redundante en tres continentes y la amplia capacidad satisfacen los exigentes plazos con agilidad.
Confiabilidad confiable
Artesanía, experiencia y calidad de la producción de CDU durante cuatro décadas
Rendimiento del sistema de empuje
Las capacidades y características excepcionales de la CDU maximizan el rendimiento del sistema informático y de refrigeración.
Funcionalidad y versatilidad de siguiente nivel
Las redundancias, los sistemas de seguridad, las alertas y la facilidad de integración con los sistemas de las instalaciones mejoran la eficiencia de la instalación, la gestión, el servicio y el mantenimiento.
Unidades de distribución de refrigerante Boyd Enterprise

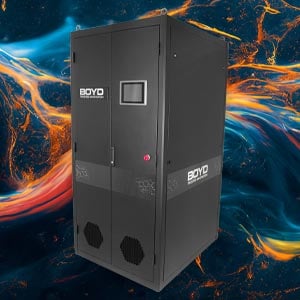

ROL1100-48U32
El ROL1100 de Boyd proporciona una capacidad eficaz de enfriamiento del centro de datos mediante la utilización de agua de las instalaciones dentro de una configuración en fila. Tiene un rango de capacidad de enfriamiento de 550 kW a 1100 kW con temperaturas de aproximación típicas a
Soporta múltiples racks de servidores.
RAL110-04U19
La unidad de distribución de refrigeración líquida a líquida de 4U de Boyd es un sistema de refrigeración de última generación que maximiza la capacidad de refrigeración en su volumen determinado. La CDU de 4U de Boyd tiene una capacidad de hasta 110 kW dependiendo de la carga de calor y los requisitos de temperatura de aproximación.
RAA32-10U21
La CDU de 10U Liquid-to-Air de Boyd es un sistema eficaz para proporcionar refrigeración líquida a la informática de alta potencia en un centro de datos o servidores perimetrales donde el agua de las instalaciones no está disponible. Dependiendo de la carga de calor y los requisitos de temperatura, la CDU de 10U de Boyd tiene una capacidad de hasta 32 kW.
RAA15-10U19
La unidad de distribución de enfriamiento de líquido a aire de 10U de Boyd es un sistema de enfriamiento avanzado que maximiza la capacidad de enfriamiento en su volumen dado. La CDU de 10U de Boyd tiene una capacidad de hasta 15 kW dependiendo de la carga de calor y los requisitos de temperatura de aproximación.
Instalación y puesta en marcha
Desde la supervisión de la preparación del sitio y la integración del sistema, hasta la puesta en marcha y el soporte de las pruebas funcionales, el equipo de servicio de CDU de Boyd ayuda a garantizar una configuración de CDU sin problemas.
Mantenimiento preventivo
Mantenga su unidad de distribución de refrigerante funcionando con un rendimiento óptimo con un programa de mantenimiento regular
Rotura/Reparación y Emergencia
Aproveche nuestro soporte técnico 24/7 y nuestra red de soporte global a través de opciones de garantía para maximizar el tiempo de actividad.
Obtenga más información sobre los servicios y las opciones de garantía de CDU de Boyd.
¿Por qué utilizar las unidades de distribución de refrigerante de Boyd?
Las CDU de Boyd reducen el costo total de propiedad del centro de datos y la demanda de energía. Las CDU del tamaño adecuado y configuradas a medida para aplicaciones específicas significan que los sistemas informáticos de hiperescala obtienen el rendimiento de refrigeración exacto y óptimo que el sistema necesita, cuando lo necesita en centros de datos que son más sostenibles desde el punto de vista medioambiental.
¿Tiene alguna pregunta?
¿Cómo funciona una unidad de distribución de refrigerante?
Una unidad de distribución de refrigerante contiene una bomba que hace circular el refrigerante a través de una red de tuberías o canales, distribuyéndolo a varios componentes como servidores, procesadores u otros componentes de alto calor en dispositivos grandes y de alta potencia que necesitan refrigeración. Las CDU también pueden contener válvulas, filtros y otros componentes para controlar y monitorear el flujo de refrigerante.¿Por qué utilizar una unidad de distribución de refrigerante?
A medida que aumenta la potencia del chip informático, la refrigeración líquida se convierte en la tecnología de refrigeración necesaria para reemplazar la refrigeración por aire convencional. Las CDU de Boyd son sistemas de enfriamiento avanzados que maximizan la capacidad de enfriamiento con mayor potencia y densidad de cómputo en un volumen determinado con más eficiencia energética. Un servidor refrigerado por líquido niega la necesidad de disipadores de calor voluminosos y bandejas de ventilador ruidosas en los sistemas de enfriamiento del centro de datos que crean una contaminación acústica ambiental significativa y consumen más energía, por lo que las CDU eliminan el ruido y la vibración excesivos de los centros de datos para mejorar la integridad de los datos y la seguridad en el lugar de trabajo del centro de datos, al tiempo que reducen el uso de energía. Las CDU aumentan la densidad de empaquetado seguro de los equipos de TI en un rack.
Desafíos de la unidad de distribución de refrigerante
La refrigeración líquida proporciona una refrigeración sensible y de alta capacidad, pero viene con desafíos adicionales de diseño y proyecto. Desde la protección contra fugas, los gastos de capital adicionales, los costos de instalación y capacitación, los arquitectos de sistemas deben sopesar los beneficios de rendimiento y sostenibilidad frente a estos requisitos del proyecto por encima de la refrigeración por aire. Las unidades de distribución de refrigerante de Boyd están diseñadas y fabricadas para mitigar el riesgo potencial y permitir el máximo beneficio de la refrigeración líquida.
Sistemas completos de refrigeración líquida: integración de CDU con otras tecnologías térmicas
Integre CDU en sistemas de refrigeración de rack de servidores con placas frías diseñadas a medida para maximizar la interfaz con CPU y GPU a través de geometrías y horizontes personalizados mecanizados para una máxima transferencia de calor al sistema de refrigeración líquida. Aproveche los colectores de alta confiabilidad para dirigir el líquido de forma segura a través de un rack de servidores.
Procesamiento más denso o equipos más pequeños con CDU Boyd confiables
La flexibilidad y los beneficios de ahorro de espacio pueden permitir a los diseñadores de centros de datos y bastidores de servidores repensar completamente las oportunidades de configuración de la huella para maximizar la densidad de potencia. Las CDU Boyd están diseñadas para cumplir con IEC62368-1 y probadas para soportar la presión máxima de trabajo de 3 veces. Todos los nuevos diseños de subcomponentes se someten a duras pruebas de presión máxima hasta su destrucción para garantizar sistemas confiables de enfriamiento de datos y servidores. Las pruebas de confiabilidad incluyen ciclos térmicos, almacenamiento mínimo / máximo y pruebas de empaque.
Flexibilidad de la unidad de distribución de refrigerante de Boyd y beneficios de ahorro de espacio
En un sistema de refrigeración de servidores, las CDU integradas permiten una mayor densidad de potencia de procesamiento, lo que significa que caben más servidores en cada rack del centro de datos. Integre las CDU directamente en el agua de la instalación o en los sistemas de refrigeración a nivel de instalación para la refrigeración directa del servidor en rack o diseñe una refrigeración autónoma que ofrezca el siguiente nivel de flexibilidad para servidores refrigerados por líquido. Aproveche la capacidad de refrigeración de la CDU para enfriar el rack, el chasis, el blade o incluso hasta el procesador o el silicio. Las CDU se pueden diseñar para integrarse en configuraciones e infraestructura de centros de datos o chasis existentes.
Soluciones empresariales
Profundice en la amplitud de la cartera de soluciones de Boyd para centros de datos, computación a hiperescala y otras soluciones basadas en rack en nuestra herramienta interactiva 3D.
Cómo enfriar un centro de datos con un sistema de refrigeración líquida en rack
(Ver transcripción)
¿Cómo enfriar un centro de datos? Soluciones de sistemas de refrigeración líquida
(Ver transcripción)
Rendimiento de campo Boyd CDU confiable
Décadas de rendimiento de campo confiable han permitido a Boyd ajustar el diseño del sistema en servidores refrigerados por líquido con confiabilidad térmica validada y rendimiento sin fugas para un enfriamiento óptimo del centro de datos. Las CDU cuentan con diseño de bomba de redundancia, control dinámico sin condensación, reposición automática de refrigerante, un bucle de derivación para operación en espera y detección automática de fugas.
Procesamiento más denso o equipos más pequeños con CDU Boyd confiables
La flexibilidad y los beneficios de ahorro de espacio pueden permitir a los diseñadores de centros de datos y bastidores de servidores repensar completamente las oportunidades de configuración de la huella para maximizar la densidad de potencia. Las CDU Boyd están diseñadas para cumplir con IEC62368-1 y probadas para soportar la presión máxima de trabajo de 3 veces. Todos los nuevos diseños de subcomponentes se someten a duras pruebas de presión máxima hasta su destrucción para garantizar sistemas confiables de enfriamiento de datos y servidores. Las pruebas de confiabilidad incluyen ciclos térmicos, almacenamiento mínimo / máximo y pruebas de empaque.
| configuración | Número de modelo | Capacidad frigorífica @ ATD | Capacidad frigorífica @ ATD | Gasto | Dimensiones WxLxH | Más información |
|---|---|---|---|---|---|---|
| Fila - L2L | ROL1100-48U32 | 1100 kW @ 8°C | 550kW @ 4°C | 125 GPM @ 30 psi 473 LPM @ 2.1 Bar | 800 mm x 1205 mm x 2147 mm (31,5 pulgadas x 47,4 pulgadas x 84,5 pulgadas) | Contáctenos |
| Bastidor - L2L | RAL110-04U19 | 110 kW @ 12°C | 50 kW @ 6°C | 24 GPM @ 10 psi 90 LPM @ 0.7 bar | 450 mm x 966 mm x 175 mm (17,7 pulgadas x 38,0 pulgadas x 6,9 pulgadas) | Contáctenos |
| Bastidor - L2A | RAA32-10U21 | 32 kW @ 24°C | 16 kW @ 12°C | 16 GPM @ 12 psi 60 LPM @ 0.8 bar | 538 mm x 982 mm x 440 mm (21,2 pulgadas x 38,7 pulgadas x 17,3 pulgadas) | Contáctenos |
| Bastidor - L2A | RAA15-10U19 | 15 kW @ 24°C | 6.5 kW @ 12°C | 12 GPM @ 10 psi 45 LPM @ 0.7 bar | 445 mm x 850 mm x 443 mm (17,5 pulgadas x 33,5 pulgadas x 17,4 pulgadas) | Contáctenos |
Unidades de distribución de refrigeración industrial Boyd
| Sistema | Tipo | Capacidad nominal de enfriamiento | Temperatura de proceso estándar. | Estabilidad de temperatura | Rango de temperatura ambiente | Dimensiones (L x W x H) | Hoja de datos |
|---|---|---|---|---|---|---|---|
| MCS20 - Independiente | Líquido a aire | 1,3 kW | 55°C (131°F)máx. | 15.5°C a 27°C (60°F a 80°F) | 439 x 384 x 338 mm (17,3 x 15,1 x 13,3 pulgadas) | Hoja de datos de MCS20 | |
| MCS30 - Independiente | Líquido a aire | 2,1 kW | 55°C (131°F)máx. | 15.5°C a 27°C (60°F a 80°F) | 439 x 384 x 338 mm (17,3 x 15,1 x 13,3 pulgadas) | Hoja de datos de MCS30 | |
| MCS40 - Independiente | Líquido a aire | 2,4 kW | 55°C (131°F)máx. | 5°C a 40°C (41° a 104°F) | 381 x 381 x 610 mm (15 x 15 x 24 pulgadas) | Hoja de datos de MCS40 | |
| MCS50 - Independiente | Líquido a aire | 3,5 kW | 55°C (131°F)máx. | 5°C a 40°C (41° a 104°F) | 381 x 381 x 610 mm (15 x 15 x 24 pulgadas) | Hoja de datos de MCS50 | |
| LCS20 | De líquido a líquido | 20 kW | 10°C a 60°C | +/- 0.5 °C | 5°C a 40°C (41°F a 104°F) | 543 x 705 x 810 mm (21,4 x 27,8 x 31,9 pulgadas) |
Refrigeración de alto impacto con agua de la instalación
Las CDU líquidas a líquidas requieren agua de la instalación para eliminar el calor de los equipos de rack y fila, pero vienen con una batería de beneficios para compensar la complejidad adicional del sistema. Los centros de datos totalmente refrigerados por líquido maximizan la eficiencia energética a partir de la mayor capacidad calorífica del líquido en todo el centro de datos. Estos sistemas de refrigeración líquida permiten huellas más pequeñas y un menor costo total de propiedad, ideal para inteligencia artificial y análisis avanzados, blockchain y criptomonedas, servidores mainframe y de juegos, y aplicaciones de supercomputadoras.
Unidades de distribución de refrigeración de líquido a aire (L2A CDU)
Sistemas autónomos de refrigeración líquida
Muchas instalaciones no están diseñadas para la refrigeración líquida en todo el sistema, por lo que las unidades de distribución de refrigerante líquido a aire proporcionan los beneficios de la refrigeración líquida sin la implementación a gran escala del agua de la instalación. Las CDU L2A aprovechan el aire acondicionado del centro de datos para disipar el calor del rack o fila del servidor para permitir la refrigeración líquida localizada para equipos de TI de alto rendimiento. Las CDU de líquido a aire maximizan el enfriamiento posible en centros de datos establecidos refrigerados por aire, minimizan los costos de instalación y equipos de administración térmica, y enfrían a una capacidad mayor que la que ofrecería el aire solo.
Unidades de distribución de refrigerante en rack
Optimizado para integrarse de manera eficiente y sin problemas en un dispositivo de alta potencia
Las CDU en rack están optimizadas para integrarse de manera eficiente y sin problemas en un dispositivo grande y de alta potencia, como un chasis de servidor de centro de datos o un equipo de imágenes médicas. Las CDU en rack se configuran en configuraciones estándar de servidor de centro de datos en la nube de 2U y 4U o dimensiones comunes en modelos médicos e industriales estándar.
Diseñado para un máximo rendimiento y una instalación o mantenimiento eficientes
La refrigeración del rack del servidor es fácil de usar con instrucciones de instalación de CDU tan simples como completar el bucle de líquido, llenar el tanque del depósito de líquido y accionar el interruptor. Estos sistemas ofrecen una opción rápida para actualizar a refrigeración líquida en un paquete rentable y confiable y pueden ser totalmente autónomos o integrados en los sistemas de refrigeración de instalaciones disponibles.
Refrigeración en fila para una mayor potencia y densidad de cómputo
Las CDUs in-Row son unidades de distribución de refrigerante del tamaño de un rack completo instaladas junto con una fila de racks de servidor para proporcionar una refrigeración eficiente del centro de datos. Las CDU en fila circulan refrigerante en un sistema de circuito cerrado en el lado secundario, de enfriamiento y utilizan agua de la instalación en el lado primario de rechazo de calor. La capacidad de enfriamiento de la CDU en fila está en la escala de 600-800KW, suficiente disipación de calor para enfriar 5-6 bastidores de servidores de alta potencia.
Preguntas frecuentes sobre la unidad de distribución de refrigerante
¿Qué es una unidad de distribución de refrigerante?
Una unidad de distribución de refrigerante (CDU) regula y distribuye el refrigerante líquido a los sistemas o componentes que requieren gestión térmica. Enfría de manera eficiente controlando el flujo, la presión y la temperatura del refrigerante, comúnmente utilizado en centros de datos, electrónica de potencia y enfriamiento industrial.¿Qué es una CDU en un servidor?
Una CDU en un servidor controla y distribuye refrigerante líquido para administrar la carga térmica de los procesadores de alto rendimiento y las tarjetas de memoria. Garantiza una refrigeración eficiente, manteniendo temperaturas óptimas y evitando el sobrecalentamiento en centros de datos y entornos informáticos de alta densidad.¿Cómo funciona una CDU?
Una CDU hace circular refrigerante líquido a través de sistemas que requieren enfriamiento, monitoreando y ajustando continuamente el flujo, la presión y la temperatura para garantizar una transferencia de calor eficiente. Recoge el refrigerante calentado, lo enfría y lo recircula para mantener temperaturas de funcionamiento óptimas.¿Qué es CDU en HVAC?
La unidad de distribución de refrigerante en HVAC regula y distribuye el refrigerante líquido para gestionar el control de la temperatura. Controla de manera eficiente el flujo y la presión del refrigerante, lo que garantiza una transferencia de calor efectiva para una gestión óptima del clima en edificios o entornos industriales.¿Qué es FCU y CDU?
Una FCU (Fan Coil Unit) utiliza un ventilador para hacer circular el aire sobre una bobina llena de líquido caliente o frío para controlar la temperatura en áreas específicas. Una CDU (unidad de distribución de refrigerante) regula y distribuye el refrigerante líquido, controlando el flujo, la presión y la temperatura para enfriar los sistemas de manera eficiente.¿Cómo funciona una unidad de distribución de refrigeración?
Una unidad de distribución de enfriamiento (CDU) hace circular refrigerante líquido a través de los sistemas que requieren enfriamiento. Monitorea y ajusta continuamente el flujo, la presión y la temperatura del refrigerante para optimizar la transferencia de calor. La CDU recoge el refrigerante calentado, lo enfría a través de un intercambiador de calor o enfriador y luego lo recircula para mantener temperaturas de funcionamiento óptimas para los componentes a los que sirve.¿Qué es la unidad de distribución de refrigerante en un centro de datos?
En un centro de datos, una unidad de distribución de refrigerante (CDU) regula y distribuye el refrigerante líquido a los componentes críticos que generan calor, como los servidores y los equipos de red. Gestiona el caudal, la presión y la temperatura del refrigerante para garantizar una gestión térmica eficiente, manteniendo las condiciones de funcionamiento óptimas y evitando el sobrecalentamiento en entornos informáticos de alta densidad.¿Qué es el enfriamiento directo a la viruta?
El enfriamiento directo al chip es una técnica de gestión térmica que aplica refrigerante directamente a las superficies generadoras de calor de los componentes electrónicos, como CPU y GPU. Este método transfiere el calor de manera eficiente, minimizando la resistencia térmica y mejorando la disipación de calor para mejorar el rendimiento.¿Qué es la refrigeración líquida en un centro de datos?
La refrigeración líquida en un centro de datos hace circular refrigerante para absorber y eliminar el calor de los servidores y otros equipos. Este método gestiona eficazmente el calor, manteniendo temperaturas de funcionamiento óptimas y aumentando la eficiencia energética en entornos informáticos de alta densidad.¿Cuál es la temperatura de enfriamiento directo al chip?
El enfriamiento directo al chip generalmente funciona entre 45 °C y 70 °C, según los requisitos del sistema y el tipo de refrigerante. Los ingenieros regulan la temperatura del refrigerante para optimizar la transferencia de calor y garantizar un rendimiento fiable en entornos informáticos de alta densidad.¿Cuál es la fórmula para la refrigeración del centro de datos?
La fórmula para la refrigeración del centro de datos es:- Q representa el calor eliminado en vatios.
- m es el caudal másico del refrigerante.
- c es la capacidad calorífica específica del refrigerante.
- ΔT es la diferencia de temperatura entre la entrada y la salida del refrigerante.
¿Cómo funciona la refrigeración líquida directa?
La refrigeración líquida directa hace circular el refrigerante directamente a los componentes que generan calor, como las CPU y las GPU. El refrigerante absorbe el calor y lo transfiere a través de un sistema de circuito cerrado a un intercambiador de calor, donde disipa el calor. Este método reduce eficientemente la resistencia térmica y mejora el rendimiento del sistema.
